● 概 述:

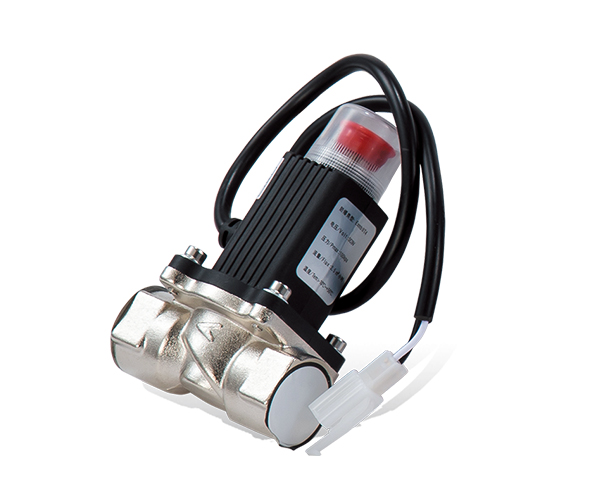

本公司NT01A系列燃氣緊急切斷電磁閥,是燃氣管道的安全緊急切斷裝置。它可與燃氣泄漏報警系統連接或與消防及其他智能報警控制終端模塊等連接,實現現場或遠程自動/手動緊急切斷氣源,確保用氣安全。當發生有害的強烈震動時,閥門會自動關閉。開閥須經人工干預,手動開啟,滿足安全管理規范,符合事故處理特點。
● 外型尺寸:
● 主要技術參數
◆ 適用氣體:天然氣;石油液化氣;人工煤氣等 ◆ 關閥方式: 直流脈沖驅動/手動
無腐蝕性氣體 ◆ 驅動電壓: DC9V~DC12V.(脈沖
◆ 閥體材質:黃銅合金 ◆ 驅動電流: <2A(脈沖)
◆ 密封材質:NBR橡膠 ◆ 關閥時間: 小于1秒
◆ 工作環境溫度:-10℃~+50℃ ◆ 防爆類型: 澆封型
◆ 最大工作壓力:100kPa ◆ 出線長度: 0.4米
◆ 連接方式:G1/2”(DN15A)/G3/4”(DN20A)
◆ 開閥方式:手動復位
◆ 執行標準:
● 原 理
該閥巧妙利用瞬時電磁力與永磁力及彈簧力的相互作用,實現脈沖驅動自保持關閥及手動開閥自保持功能。關閥驅動原理:瞬時直流脈沖驅動關閥(DC 9V~12V/1s)
例:電容放電方式驅動電路原理圖:
● 操作說明
1. 閥門在開啟狀態有兩種關閥方式:① 給電磁線圈提供一個(約1秒)瞬時直流脈沖(DC 9~12V)
電能,閥門則快速關閉; ② 打開防護蓋,手動壓下紅色手柄也可關閥。關閥后狀態自保持。
注意:通常情況不宜打開防護蓋,以免誤操作關閥。
2. 閥門在關閉狀態只有一種開閥方式:手動用力向上拉起紅色手柄,即可開閥。開閥狀態可自保持。
注意:開閥時,如手柄向上提拉困難,則應采取措施使閥門兩端進、出口壓力平衡,平衡后再開閥。
切忌野蠻操作,以免損壞開閥執行機構。
3. 閥門在開啟狀態:由于采用磁鎖原理設計,因此閥門在遇有害的強烈震動時,閥門可能會自動關閉,
屬正常情況。如果開閥自鎖力不正常(過?。?,則應通知廠家維修。
4. 當閥門緊急切斷后,須人工現場確認,排除事故隱患方能手動復位,恢復通氣。
● 安裝要求
1. 閥門安裝單位應具備相應資質并按相關的燃氣管道施工規范安裝。
2. 閥門應安裝在戶內的總進氣閥之后,以便檢修。
3. 應按閥體標明的氣流方向安裝,閥體線圈不得倒立,允許水平和垂直安裝。
4. 電磁閥控制線應正確可靠連接,控制線有極性:白色線為正極、黑色線為負極,不能接反。
5. 管道吹掃時,建議將電磁閥隔離,以免管內雜物損壞閥門密封材料。
6. 管道在進行試壓檢測密封性能前,應先使電磁閥處開閥狀態。
7. 手動開閥時,宜在閥門進出口壓力平衡時操作。
8. 電動關閥時,切忌接錯電源,如:接錯極性、加錯電壓或長時間通電等,以免損壞電磁線圈。
9. 任何因保管不善、違章施工造成閥門損壞、部件丟失,不屬于本公司免費保修范圍。
● 家用型緊急切斷電磁閥安裝指導

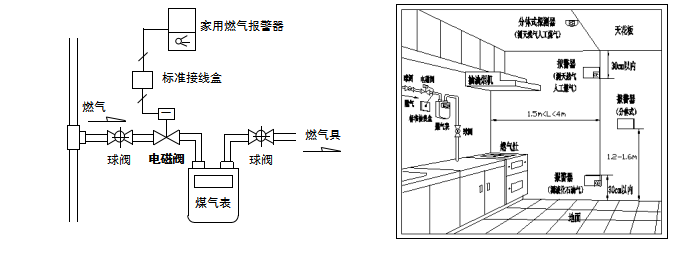

家用型電磁閥安裝示意圖 產品在民宅內應用示意圖
● 布線要求
電纜線:建議采用雙芯護導線2×0.75mm2,接線采用端子壓接方式;
控制距離:電容放電驅動方式,布線長度小于50 米。
● 閥門維護
建議用戶定期對閥門進行開、關檢查,如發現故障,應及時通知專業人員或廠家檢修。
